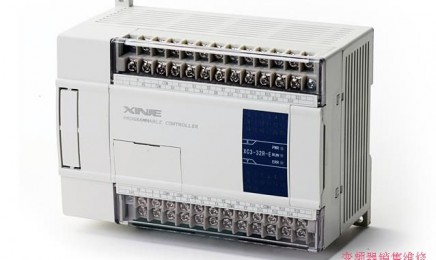

XC3系列标准型信捷plc

产品特点

XC3系列标准型PLC,包含14、24、32、42、48、60点规格。

功能齐全,能满足用户的各种使用需求

输入类型:NPN或PNP

输出类型:晶体管(T)、继电器(R)、晶体管继电器混合(RT,前两路为T)

电源规格:AC220V、DC24V

支持高速计数(高达80KHz)、2路高速脉冲输出(高达100KHz)、通讯等特殊功能

标配RS232口,用于编程下载

标配RS485口(14点为选配),用于多种通讯

支持外接扩展模块(14点除外),支持外接扩展BD板(14、42点除外)



型号一览表

型号

输入点数

(DC24V)

输出点数

(R,T)

AC电源

DC电源



继电器输出

晶体管输出

晶体管继电器混合输出

继电器输出

晶体管输出

晶体管继电器混合输出

N

P

N

XC3-14R-E

XC3-14T-E

XC3-14RT-E

XC3-14R-C

XC3-14T-C

XC3-14RT-C

8点

6点

XC3-24R-E

XC3-24T-E

XC3-24RT-E

XC3-24R-C

XC3-24T-C

XC3-24RT-C

14点

10点

XC3-32R-E

XC3-32T-E

XC3-32RT-E

XC3-32R-C

XC3-32T-C

XC3-32RT-C

18点

14点

XC3-42R-E

XC3-42T-E

XC3-42RT-E

XC3-42R-C

XC3-42T-C

XC3-42RT-C

24点

18点

XC3-48R-E

XC3-48T-E

XC3-48RT-E

XC3-48R-C

XC3-48T-C

XC3-48RT-C

28点

20点

XC3-60R-E

XC3-60T-E

XC3-60RT-E

XC3-60R-C

XC3-60T-C

XC3-60RT-C

36点

24点

P

N

P

XC3-14PR-E

XC3-14PT-E

XC3-14PRT-E

XC3-14PR-C

XC3-14PT-C

XC3-14PRT-C

8点

6点

XC3-24PR-E

XC3-24PT-E

XC3-24PRT-E

XC3-24PR-C

XC3-24PT-C

XC3-24PRT-C

14点

10点

XC3-32PR-E

XC3-32PT-E

XC3-32PRT-E

XC3-32PR-C

XC3-32PT-C

XC3-32PRT-C

18点

14点

XC3-42PR-E

XC3-42PT-E

XC3-42PRT-E

XC3-42PR-C

XC3-42PT-C

XC3-42PRT-C

24点

18点

XC3-48PR-E

XC3-48PT-E

XC3-48PRT-E

XC3-48PR-C

XC3-48PT-C

XC3-48PRT-C

28点

20点

XC3-60PR-E

XC3-60PT-E

XC3-60PRT-E

XC3-60PR-C

XC3-60PT-C

XC3-60PRT-C

36点

24点



功能配置表

○用户选择  ×不支持   √支持

系列及点数

时钟

通信

扩展

模块

BD板

高速计数路数

脉冲输出路数(T型

/RT型)

外部

中断

485

通信

自由

通信

递增

模式

脉冲+方向

AB相

XC3系列

XC3-14

×

×

×

4

2

2

2

1

XC3-24

6

3

3

  2※1

3

XC3-32

6

3

3

  2※1

3

XC3-42

×

6

3

3

  2※1

3

XC3-48

4

2

2

2

3

XC3-60

4

2

2

2

3

※1:使用BD板后,Y1不可用于脉冲输出。

基本规格

项目

规格

绝缘电压

DC500V   2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~60℃

环境湿度

5%~95%(无凝露)

通讯口1

RS-232,连接上位机、人机界面编程或调试

通讯口2

RS-232/RS-485,联网或连接智能仪表、变频器等

通讯口3

BD板扩展通讯口RS-232C/RS-485

安装

可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上

接地

第三种接地(不可与强电系统公共接地)

备注:XC3-14点的基本单元不具有通讯口2。



性能规格

项 目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.5us

停电保持

使用FlashROM及锂电池

用户程序容量※1

128KB

I/O点数※2

总点数

14点

24点

32点

42点

48点

60点

输入点数

8点

X0~X7

14点

X0~X15

18点

X0~X21

24点

X0~X27

28点

X0~X33

36点

X0~X43

输出点数

6点

Y0~Y5

10点

Y0~Y11

14点

Y0~Y15

18点

Y0~Y21

20点

Y0~Y23

24点

Y0~Y27

内部线圈(X)※3

544   点:X0~X1037

内部线圈(Y)※4

544点:Y0~Y1037

内部线圈(M)

8768点

M0~M2999   【M3000~M7999】※5

特殊用※6  M8000~M8767

流程(S)

1024点

S0~S511   【S512~S1023】

定时器(T)

点数

640点

T0~T99:100ms不累计

T100~T199:100ms累计

T200~T299:10ms不累计

T300~T399:10ms累计

T400~T499:1ms不累计

T500~T599:1ms累计

T600~T639:1ms精确定时

规格

100mS定时器:设置时间0.1~3276.7秒

10mS定时器:设置时间0.01~327.67秒

1mS定时器:设置时间0.001~32.767秒

计数器(C)

点数

640点

C0~C299:16位顺计数器

C300~C598:32位顺/倒计数器

C600~C618:单相高速计数器

C620~C628:双相高速计数器

C630~C638:AB相高速计数器

规格

16位计数器:设置值K0~32,767

32位计数器:设置值-2147483648~+2147483647

数据寄存器(D)

9024字

D0~D3999   【D4000~D7999】※5

特殊用※6  D8000~D9023

FlashROM寄存器(FD)

4080字

FD0~FD3055

特殊用※6  FD8000~FD9023

扩展内部寄存器(ED)※7

16384字

ED0~ED16383※8

保密寄存器(FS)※12

16字

FS0~FS15

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

备注:

※1:用户程序容量,指保密下载时的比较大程序容量。

※2:I/O点数,指用户可从外部接入、输出信号的端子数。

※3:X,指内部输入继电器,超出I点数的X可用作中间继电器。

※4:Y,指内部输出继电器,超出O点数的Y可用作中间继电器。

※5:【】标志,为默认的断电保持区域,可更改,修改地址参阅《基本指令篇》手册附录1-4。

※6:特殊用,指被系统占用的特殊用途的寄存器,不可另作他用,详情参阅《基本指令篇》手册附录1。

※7:只有硬件版本在V3.0及以上的基本单元,才具有内部扩展寄存器ED。

※8:硬件版本为V3.2的XC3系列14点机型的ED个数为0。

※9:输入线圈、输出继电器/晶体管的编号为八进制数,其他存储器的编号均为十进制数。

※10:没有与外设实连的I/O可作为快速内部继电器使用。

※11:FlashROM寄存器不用设停电保持,停电时(无电池)其数据不会丢失。

※12:V3.3K及以后的编程软件中新添加,FS寄存器是挤占原先部分FD寄存器,故V3.3K及以后的编程软件中FD寄存器会有所减少。



外观尺寸图(单位:mm)

XC3-14:




XC3-24/32:




XC3-48/60:




XC3-42:
